石油套管介紹
石油(petroleum)套管API SPEC 5CT-1999（套管和油管標準），是美國石油學會（American Petreleum Instiute, 簡稱"API"）編制并發布的在世界各地通用。其中：套管由地表面伸進鉆井內，作為井壁襯的管子，其管子之間通過接箍連接。主要材質(The material)為J55、N80、P110等鋼級，以及抗硫化氫腐蝕的C90、T95等鋼級。其低鋼級（J55、N80）可為焊接鋼管。油管：由地表面插入套管內直至油層的管子，其管子之間通過接箍或整體連接。其作用于是抽油機將油層石油經油管輸送到地面。主要材質為J55、N80、P110、以及抗硫化氫腐蝕的C90、T95等鋼級。其低鋼級（J55、N80）可為焊接鋼管。石油套管是石油鉆探用重要器材，其主要器材還包括鉆桿、巖心管和套管、鉆鋌及小口徑鉆進用鋼管等。國產套管以地質鉆探用鋼經熱軋或冷拔制成，鋼號用“地質”(DZ)表示，常用的套管鋼級有DZ40、DZ55、DZ753種?！ ?.用途 用于石油井鉆探。 2.種類 按SY/T6194-96“石油套管”分短螺紋套管及其接箍和長螺紋套管及其接箍?jī)煞N。 3.規格(specifications)及外觀質量(Mass)
(1)國產套管按SY/T6194-96規定，套管長度不定尺，其范圍(fàn wéi)8-13m。但不短于6m的套管可以提供，其數量不得超過20%。
(2)套管的內外表面不得有折疊（含義:把物體的一部分折過)、發紋、離層、裂紋、軋折和結疤。這些缺陷應完全清除(clear away)掉，清除深度不得超過公稱壁厚的12.5%。
(3)接箍外表面不得有折疊、發紋、離層、裂紋、軋折、結疤等缺陷。

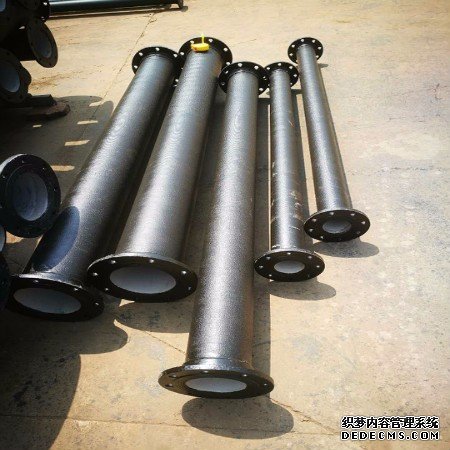

球墨鑄鐵管是指使用18號以上的鑄造鐵水經添加球化劑后，經過離心球墨鑄鐵機高速離心鑄造成的管材，簡稱為球管、球鐵管和球墨鑄管等。主要用于自來水的輸送，是自來水管道理想的選擇用料。
(4)套管及接箍螺紋表面應光滑，不允許有毛刺、撕破及足以使螺紋中斷影響強度（strength)和緊密連接的其他缺陷。 4.化學(Chemistry)成分檢驗
(1)按SY/T6194-96規定。套管及其接箍采用同一鋼級。含硫量＜0.045%，含磷量＜0.045%。
(2)按GB222-84的規定取化學(Chemistry)分析樣。
球墨鑄鐵排水管是供水管材的首選，具有很高的性?xún)r(jià)比。與PE管材相比，從安裝時間上，
球墨管比PE管安裝更簡單快捷，且安裝后內外承壓力更好。鑄鐵管用鑄鐵澆鑄成型的管子。鑄鐵管用于給水、排水和煤氣輸送管線，它包括鑄鐵直管和管件。勞動強度小。按鑄造方法不同，分為連續鑄鐵管和離心鑄鐵管，其中離心鑄鐵管又分為砂型和金屬型兩種。按GB223中有關部分的規定進行化學分析。
(3)美國石油學會ARISPEC5CT1988第1版規定。化學(Chemistry)分析按ASTME59最新版本制樣，按ASTME350最新版本進行化學分析。 5.物理性能(xìng néng)檢驗
(1)按SY/T6194-96規定。作壓扁試驗(GB246-97)拉力試驗(GB228-87)及水壓(特指:壓強)試驗。
(2)按美國石油學會APISPEC5CT1988年第1版規定作靜水壓試驗、壓扁試驗、硫化物應力腐蝕開裂(kāi liè)試驗、硬度試驗(ASTME18或E10最新版本規定進行)、拉伸試驗、橫向沖擊試驗(ASTMA370、ASTME23和有關標準最新版本規定進行)、晶粒度測定(ASTME112最新版本或其他方法)。 6.主要進出口情況
(1)石油套管主要進口國家有：德國、日本、羅馬尼亞、捷克、意大利、英國、奧地利、瑞士、美國，阿根廷、新加坡也有進口。進口標準多參照美國石油學會標準API5A，5AX，5AC。鋼級是H-40，J-55，N-80，P-110，C-75，C-95等。規格(specifications)主要為139.77.72R-2，177.89.19R-2，244.58.94R-2，244.510.03R-2，244.511.05R-2等。
(2)API規定長度有三種：即R-1為4.88～7.62m，R-2為7.62～10.36m，R-3為10.36m至更長。
(3)部分進口貨物標有LTC字樣，即長絲扣套管。
(4)從日本進口套管除采用API標準外，還有少部分執行日本廠方標準(如新日鐵、住友、川崎等)，鋼號是NC-55E，NC-80E，NC-L80，NC-80HE等。
(5)在索賠案例中，出現過黑扣、絲扣損傷，管體折疊，斷扣和螺紋緊密距超差，接箍J值超差等外觀缺陷及套管脆裂、屈服強度（strength)低等內在品質問題。 7.包裝 按SY/T6194-96規定，國產套管應以鋼絲或鋼帶捆扎。每根套管及接箍螺紋的露出部分均應擰上保護環以保護螺紋。 8.其他 按美國石油學會標準APISPEC5CT1988年第1版，套管鋼級分H-40、J-55、K-55、N-80、C-75、L-80、C-90、C-95、P-110、Q-125共10種。 套管應帶螺紋和接箍供貨，或按下述任一管端形式供貨： 平端、圓螺紋不帶接箍或帶接箍，偏梯形螺紋帶接箍或不帶接箍，直連型螺紋、特殊端部加工、密封圈結構?！ ?7MnCrV是生產TP110T鋼級石油管套的新型鋼種，常規生產TP110T鋼級石油管套鋼種是29CrMo44和26CrMo4。相對于后兩者，27MnCrV含有較少的Mo元素，可以極大地降低生產成本。然而采用正常的奧氏體化淬火(cuì huǒ)處理工藝生產27MnCrV后存在明顯的高溫回火脆性，造成沖擊韌性偏低且不穩定。解決此類問題通常采用兩種方法處理：一是采用回火后快速冷卻的方法避免高溫脆性，獲取韌性。二是亞溫淬火法通過鋼種的不完全奧氏體化以有效地改善有害元素及雜質，提高韌性。第一種方法，對熱處理設備要求相對嚴格，需要添加額外成本。 27MnCrV鋼的AC1=736℃，AC3=810℃，亞溫淬火時加熱溫度（temperature)在740-810℃之間選取。亞溫淬火選取加熱溫度780℃，淬火加熱的保溫(Heat preservation)時間15min；淬火后回火選取溫度630℃，回火加熱保溫時間50min。由于亞溫淬火在α+γ兩相區加熱，在保留部分未溶解(solubility)鐵素體狀態下進行淬火，在保持較高強度的同時，韌性得到提高。 同時低溫淬火較常規溫度低，減小了淬火的應力，從而減小了淬火的變形，這樣保證了熱處理的生產的順利操作(operate)，而且為后續的車絲加工等提供了很好的原料(Raw material)?！ ∧壳霸摴に囋谔旖蜾摴艿墓芗庸S已得以應用，質保數據表明，熱處理后的鋼管屈服強度Rt0.6在820-860MPa，抗拉強度Rm在910-940MPa，沖擊韌性Akv在65-85J間，抗毀性能100%合格。數據表明，27MnCrV鋼管已是相當優質的高鋼級石油套管，另一方面也表明了亞溫淬火工藝是鋼制品生產中避免高溫脆性時的一種極好方法。
