球墨鑄鐵管常用配套管件尺寸對照表
球墨鑄鐵(cast iron)管根據使用環境(environment)和壓力(pressure)公稱壓力不同，相同公稱通徑的管子可能有不同的管徑，希望說明使用條件(tiáo jiàn)和公稱壓力PN，以及溫度（temperature)-壓力額定值(rated value)(GOOGLE PRessure/ temperature Ratings)
并且，不同材質(The material)的管在相同的公稱壓力(pressure)下，也可能有不同的外徑(外緣直徑)
公稱直徑(diameter)(nominal diameter)，又稱平均外徑(外緣直徑)(mean OUT(出局）side diameter)。

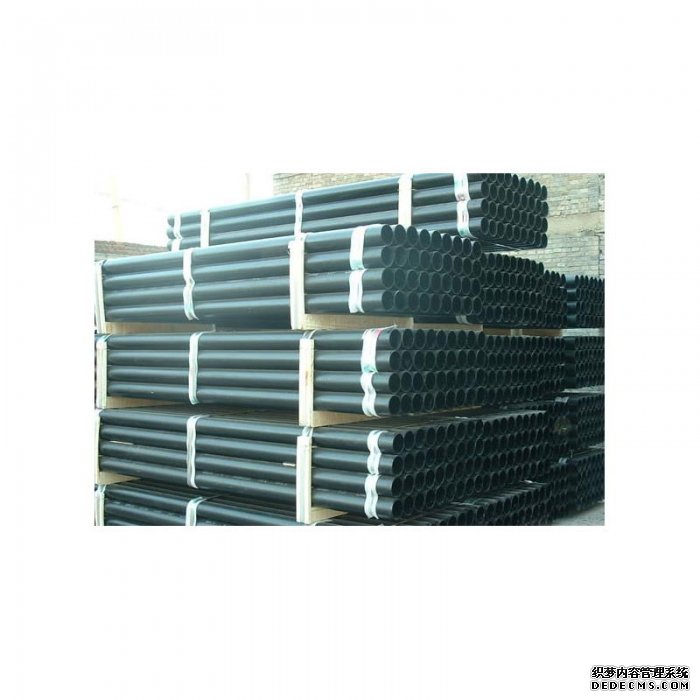

球墨鑄鐵管是指使用18號以上的鑄造鐵水經添加球化劑后，經過離心球墨鑄鐵機高速離心鑄造成的管材，簡稱為球管、球鐵管和球墨鑄管等。主要用于自來水的輸送，是自來水管道理想的選擇用料。
球墨鑄鐵供水管從密閉性和防腐性上來看，
球墨管安裝后的密閉性更好，也可以通過多種防腐手段提高防腐蝕性能；從水力性能來看。
這是緣自金屬管的管璧很薄，管外徑(外緣直徑)與管內徑相差無幾，所以取管的外徑(外緣直徑)與管的內徑之平均值（The average value)當作管徑稱呼。球墨鑄鐵供水管從密閉性和防腐性上來看，球墨管安裝后的密閉性更好，也可以通過多種防腐手段提高防腐蝕性能；從水力性能來看。
因?yàn)閱挝挥泄?mm)及英制的區分，所以有下列的稱呼方法。
1. 以公制為基準，稱 DN (metric unit)
2. 以英制為基準，稱NB(inch unit)
3. DN (nominal diameter)
NB (nominal bore)
OD (OUT(出局）side diameter)
4. 【例】
鍍鋅(galvanization)鋼管DN50，sch 20
鍍鋅(galvanization)鋼管NB2”，sch 20
5. 外徑(外緣直徑)與DN，NB的關系如下：
------DN(mm)--------NB(inch)-------OD(mm)
15-------------- 1/2--------------21.3
20--------------3/4 --------------26.7
25-------------- 1 ----------------33.4
32-------------- 1 1/4 -----------42.2
40-------------- 1 1/2 -----------48.3
50-------------- 2 ----------------60.3
65-------------- 2 1/2 -----------73.0
80-------------- 3 ----------------88.9
100-------------- 4 ------------114.3
125-------------- 5 ------------139.8
150-------------- 6 ------------168.3
200--------------- 8------------219.1
